佛山小型电风扇风量实验室规划设计建设案例

日期：17-06-21 / 作者：科瓦特小科 / 出处：科瓦特

项目名称：小型电风扇风量实验室

实验室面积：600平米

实验室地址：佛山

实验室产品名：小型电风扇

小型电风扇风量实验室优点：

（1）节能显著。

（2）安全性高。调节门位置变化时保持正确的面风速。

（3）固有的报警与监控功能是变风量系统的一个典型的组成部分。

（4）由于变风量控制系统易于适应系统变化，实验室灵活性会增加。

（5）没有恒温恒湿要求，测试精度不要求非常高，成本降低很多

（6）没有洁净等级的要求，只需要按企业正常5s操作即可，管理维护成本，建设成本都降低很多

小型电风扇风量实验室缺点：

（1）投资成本高，如果调节门控制不当，会有高风流量和高运行成本问题。

（2）调节比有限。

（3）控制器的质量会极大地影响HVAC系统的性能。缓慢、不准确、经常需要维护的控制器不能满足变风量实验室系统的需要。

（4）通用性差，不是所有的变风量系统性能都相同。不同的系统，控制速度、调节比、稳定性和维护需要时明显不同的。一些变风量控制系统不满足风量控制的目标。

（5）由于风流量减小，声级会降低。

风量实验室规划方案：

本方案不包括试验室建筑结构部分,该部分由用户根据标准要求自行建造。

1.试验室一般要求

尺寸：4500（宽）×6000（长）×2800（高）mm以上。

墙壁：光滑平整，没有影响气流的开孔（空调开孔不应直吹）。

地面：应保持地面平整。

温湿度：风量测量时试验室空气温度为 20℃±5℃、湿度为 30%-80%（用户自备空调器或除湿机）。

大气压：海拔不超过1000米的普通大气环境。

2.测试系统

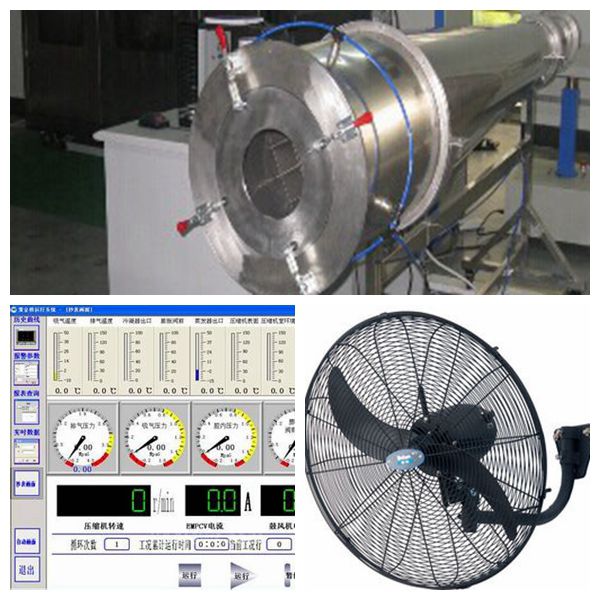

主要构成：风量测试风洞、辅助风机及风门调节机构、测控电气柜（包括变频电源、电参数测量仪、压力变送器、转速表等）、品牌电脑、打印机、试品升降台、试品安装法兰及测试风管。

系统功能：由计算机提示输入试品参数和测试相关数据后，便可实现全部自动测控功能：包括、风量测量；电压、电流、功率测量；转速测量、温湿度和大气压测量、测试过程提示、数据表

格、相关曲线等。

3.配电要求：用户须提供独立的配电开关，三相四线加地线供电：AC 380V，50Hz 大容量：5KVA

三.主要技术参数指标

1）.减压筒内计示静压：Ps6 (Pa)

2）.输入电功率：P (W)

3）.试验工况下的风量：Qv (m3/s)

4）.试验工况下的全压：Pfb (Pa)

5）.空气标准状态的全压：Pfbn (Pa)

6）.试验工况下的静压：Ps2n (pa)

7）.试验工况下的全压效率：η(%)

11.测试完成后能计算机自动算出的测量结果;

1）.大静压（零风量时的静压值）：Ps2n (max) Pa

2）.大风量（零静压时的风量值）：Qv (max) m3/min

3）.规定风量（7m3/min）时的静压：Ps2ns Pa

4）.规定风量（7m3/min）时的主电机输入功率：P W

5）.规定风量（7m3/min）时的全压效率：η %

12.可以测绘静压与风量、风量与转速、电流、功率、效率等对应曲线。还可以对试品在吸入和排出两种状态下进行测试。

因本次项目精度要求不高，安全等级没有要求，洁净等级也没有要求，按照企业本身的安全规范，5s就行了，所以建设成本不高，但该实验室产品针对性比较高，仅适用于电风扇的风量测试

，通用性比较差，如果要更换差别比较大的产品需要做较大的改动。不过，我们正是根据企业的需求以及相关预算来做的实验室规划，所以本次项目应当算是非常成功的。
